MOSFET

Posted on 26 février 2016  in Composants

Le MOSFET est un transistor à effet de champs. Il permet de faire la commande en puissance.
Le principe du fonctionnement de ce type de transistor est que lorsque la tension du seuil est atteint, le courant passe entre le Drain et la Source.

MOSFET-TO220

Un mosfet est donc utilisé, par exemple, pour commander un moteur disposant d’une alimentation externe.

  • 1 = G = GATE :Pin de commande de votre carte également raccordé par une resistance de 10k au GND de la carte.
  • 2 = D = DRAIN :GND du moteur
  • 3 = S = SOURCE : broche source de courant (GND de l’alimentation externe

La broche + du moteur est connecté à la broche + de l’alimentation externe.

A la commande du MOSFET, le GND est envoyé à la broche du moteur … il démarre.

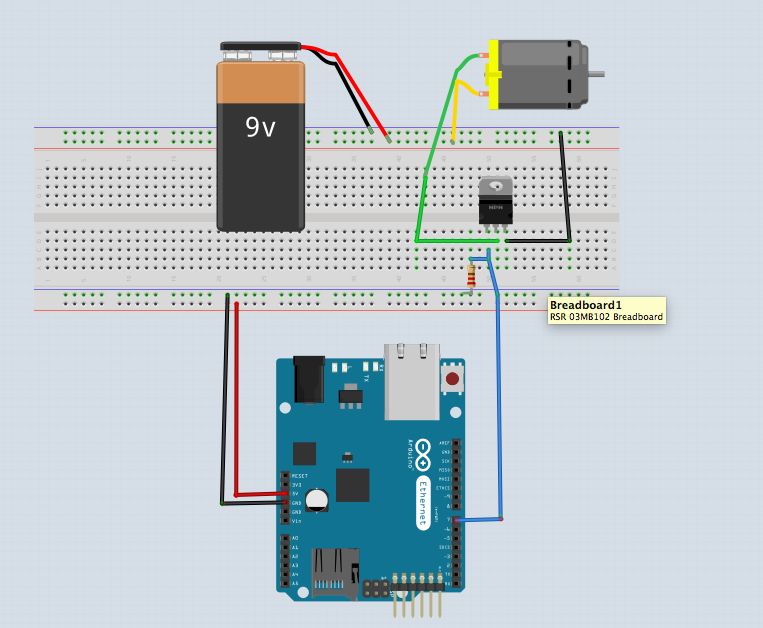

Capture d’écran 2016-05-01 à 4.16.16 PM
