OLED 0.91 Display I2C Blue

Posted on 7 janvier 2018  in Composants, Raspberry

Module d’affichage  Display I2C Blue

Installation des composants necessaires

https://github.com/adafruit/Adafruit_Python_SSD1306.git
cd Adafruit_Python_SSD1306
sudo python setup.py install
sudo apt-get install libjpeg-dev libfreetype6 libfreetype6-dev zlib1g-dev
sudo pip install pillow

[Top]

srd-05vdc

Posted on 9 décembre 2017  in Composants

Ce composant est un interrupteur.

Lorsque le signal est HIGH, il ferme/ouvre le circuit entre NO/NC et la prise centrale.

Les protections permettent de faire passer du 220 volts en NC/NO.

[Top]

MOS Module IRF520N

Posted on 9 décembre 2017  in Composants

Ce composant est un variateur de puissance pour piloter un équipement externe.

Ce composant permet de piloter un moteur et ainsi le faire tourner plus ou moins vite.

[Top]

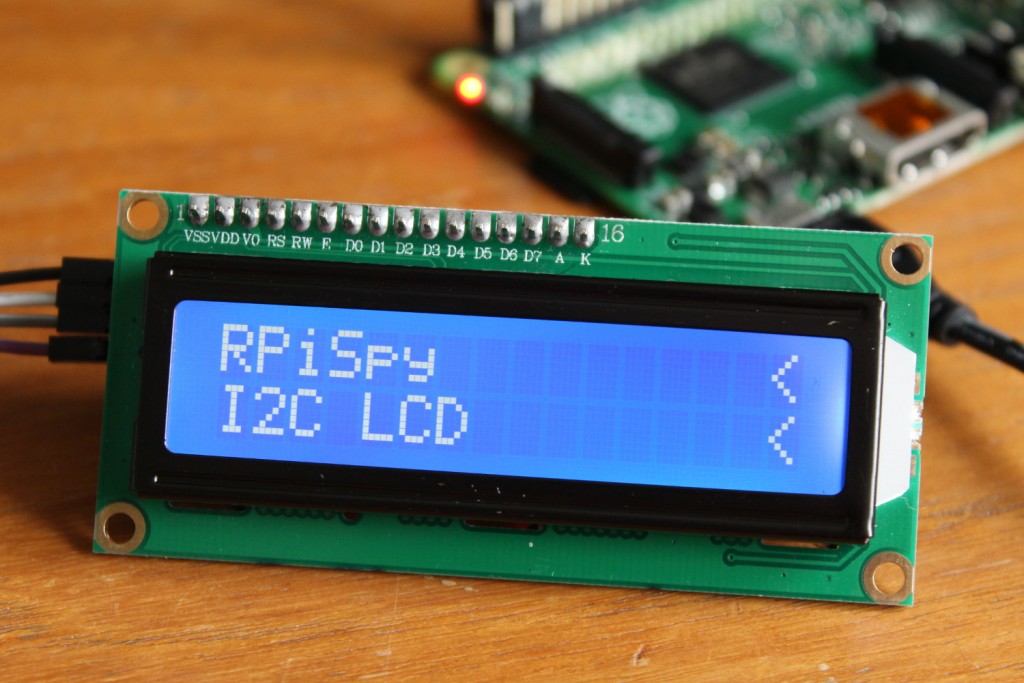

Ecran LCD avec adaptateur i2C

Posted on 3 décembre 2017  in Arduino, Composants

Vous devez tout d’abord ajouter la librairie Arduino (Croquis/Ajouter un bibliothèque/gérer les bibliothèques)

(suite…)

[Top]

Afficheur 7segments TM1637

Posted on 5 juin 2017  in Arduino, Composants

 Ce composant permet d’afficher sur 4 digits. C’est trés pratique pour intégrer à vos montages un afficheur (température, vitesse…). Je l’ai acheté 0.75euro chez Ali.

(suite…)

[Top]

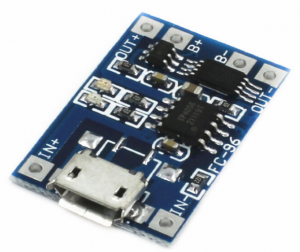

5V 1A Micro USB 18650 TP4056

Posted on 21 janvier 2017  in Composants

Ce composant permet de charger une batterie lithium via un connecteur mini USB 5V.

Il permet de connecter en parallèle votre batterie et votre circuit.

2 LED indique le niveau de la charge.

B+ et B- : a connecter sur les bornes de la batterie

Out+ et Out- : à connecter sur les bornes d’alimentation de votre circuit.

[Top]

L9910 – carte contrôleur de commande de moteur,

Posted on 20 octobre 2016  in Arduino, Composants

Carte contrôleur de commande de moteur, peut entraîner deux moteurs à courant continu ou un 4 fils moteur pas à pas 2 phases. Spécifications: tension d’entrée: 3 ~ 12V, le courant: 800mA.

/* L9910 motor driver */
static const int A_IA = 3 ;
static const int A_IB = 4 ;

void setup() {
    pinMode(A_IA, OUTPUT) ;
    pinMode(A_IB, OUTPUT) ;
}

void loop() {
    // pump on
    digitalWrite(A_IA, LOW) ;
    digitalWrite(A_IB, HIGH) ;

    delay(5000) ; // 5 seconds

    // pump off
    digitalWrite(A_IA, LOW) ;
    digitalWrite(A_IB, LOW) ;

    delay(5000) ; // 5 seconds
}

[Top]

DS18B20 : Capteur temperature numérique

Posted on 11 octobre 2016  in Composants, Raspberry

.Plus adapté à Raspberry car numérique, ce capteur permet la mesure de temperature.

(suite…)

[Top]

KY-028 : Digital Temperature Sensor Module

Posted on 9 octobre 2016  in Arduino, Composants

Le Raspberry Pi a en contraste avec le Arduino pas d’ entrées analogiques et il n’y a pas ADC (Analog Digital Converter) intégré dans la puce de la Raspberry Pi.

Il est donc plus simple de l’utiliser avec Arduino ou avec raspberry mais en lui interfacant un convertisseur ADC0832 par exemple.

(suite…)

[Top]

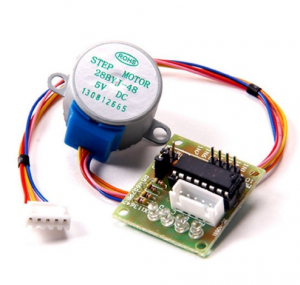

Moteur pas à pas

Posted on 25 mai 2016  in Composants

Pour créer une realisation que je détaillerai plus tard (automate pour nourrir mes chats), j’ai besoin d’un moteur.

J’ai donc acheté à un peu moins de 3euros un moteur sur Aliexpress, que je détaille ci après.

Le moteur pas à pas à 4 phases réducté (1:64) peut être positionné sur une valeur angulaire précise.
Il possède un couple important permettant de l’utiliser dans la plupart des petits montages.

Il est vendu avec son contrôleur  ULN2003 incluant quatre LED qui indique son état.

Son driver ULN2003 (réseau de transistors Darlington) lui apporte la puissance que la carte Arduino ne peut pas fournir directement.

Caractéristiques du moteur 1x28byj-48

• Tension nominale: DC5V phases moteur
• Angle de pas: 5.625×1/64
• DC résistance: 200 Ω ± 7% (25c)
• Résistance d’isolement:> 10 m et oméga; (500 v)
• Rigidité diélectrique: 600 V ac/1ma/1 s
• Isolation grade: un
• Pull à vide en fréquence:> 600 Hz
• Pull à vide sur la fréquence:> 1000 Hz
• Tirez en couple:> 34.3mn.m (120 hz)
• Couple de détente:> 34.3mn.m
• Élévation de température: <40 K (120 hz)
• Bruit: <40db (120 hz, pas de charge, 10 cm)
• Moteur pas à pas avec une interface standard, lorsqu’il est utilisé directement enfichable.
• Drive Module taille du conseil d’administration: 2.8×2.8×2 cm
• Moteur pas à pas taille: 3.2×3.2 cm

Ce moteur peut être piloté par  raspberry ou Arduino
