MQ2 Gas Sensor
Posted on 21 février 2016 in Composants
Le capteur MQ2- GAS sensor permet de detecter la presence de propane, butane, hydrogène et fumée.
Il dispose de 4 pin
- Vcc (5V)
- GND
- Output numérique
- OutPut Analogique
Avec une Raspberry, nous allons donc utiliser la sortie analogique via un convertisseur numérique analogique ADC0832.
Nous allons aussi connecter un buzzer pour signaler la detection de gaz.

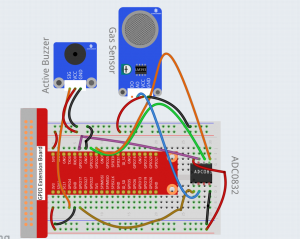

Le montage est le suivant:
MQ2:
pin de droite à gauche:
pin 1: Analogique—> ADC0832-CH0
pin 2: néant
pint 2 : GND
pin 4: VCC 5v
CS : GPIO
PIN CLK = 18
PIN DO = 23
PIN DI = 24
PIN CS = 17
PIN CH0 -> MQ2 (pin1)
Active Buzzer:
Pin1 : GPIO4
